Alambre de cobre del berilio de TD01 DIN.2.1248 brillante con resistencia a la corrosión de la soldabilidad

Alambres redondos de bronce de berilio DIN.2.1248 con la soldabilidad, resistencia a la corrosión, Polishability

Descripción de producto:

Nombre de producto: Alambres redondos de bronce de berilio

Grado: DIN.2.1248

Estado: (TB00), 1/4 H (TD01), el 1/2 H (TD02), 3/4H (TD03), H (TD04)

Productos disponibles (formas): alambres redondos, alambres planos, bobinas

Tamaño: Diámetro y tamaño de encargo, longitudes al azar del molino

Marca: CUBERYLLIUM®

Composición química de las aleaciones de bronce de berilio DIN.2.1248:

Sea: 1.8-2.0%
Co+Ni: 0,20% mínimo.
Co+Ni+Fe: 0,60% máximos.
Ventaja: 0.20-0.60%
Cu: Balanza
Nota: Igual más de cobre de las adiciones 99,5% mínimos.

Estándares relacionados:

Roces/barras/tubos: ASTM B196, QQ-C-530
Alambres: ASTM B197, QQ-C-530,

Placas: ASTM B194

Estándares europeos: Estruendo 2,1248, CW102C al EN

Propiedades físicas típicas de las aleaciones de bronce de berilio DIN.2.1248:

Propiedades mecánicas y eléctricas de los alambres redondos de bronce de berilio DIN.2.1248:

Tecnología clave del cobre del berilio (tratamiento térmico)

El tratamiento térmico es el proceso más importante para este sistema de la aleación. Mientras que todas las aleaciones de cobre son endurecibles por el trabajo en frío, el cobre del berilio es único en ser endurecible por un tratamiento termal simple de la baja temperatura. Implica dos pasos básicos. El primer se llama recocido de la solución y el segundo, la precipitación o el endurecimiento de edad.

Recocido de la solución

Para la aleación típica CuBe2Pb) la aleación se calienta entre 720°C y 860°C. a este punto el berilio contenido esencialmente “se disuelve” en la matriz de cobre (fase alfa). Rápidamente apagando a la temperatura ambiente se conserva esta estructura de la solución sólida. El material es muy suave y dúctil y puede en esta etapa ser fácilmente frío trabajado dibujando, formando el balanceo, o el título frío. La operación del recocido de la solución es parte del proceso en el molino y no es utilizada típicamente por el cliente. La temperatura, tiempo en la temperatura, apaga la tarifa, tamaño de grano, y la dureza es todos los parámetros muy críticos y está rigurosamente controlada por ohmalloy.

Endurecimiento de edad

El endurecimiento de edad perceptiblemente aumenta la fuerza de material. Esta reacción se realiza generalmente en las temperaturas entre 260°C y 540°C dependiendo de la aleación y de características deseadas. Este ciclo hace el berilio disuelto precipitarse como fase (gamma) rica del berilio en la matriz y en los límites de grano. Es la formación de este precipitado que cause el aumento grande en fuerza material. El nivel de propiedades mecánicas logradas se determina por la temperatura y el tiempo en la temperatura. Debe ser reconocido que el cobre del berilio no tiene ninguna característica de envejecimiento de la temperatura ambiente.

Fabricación

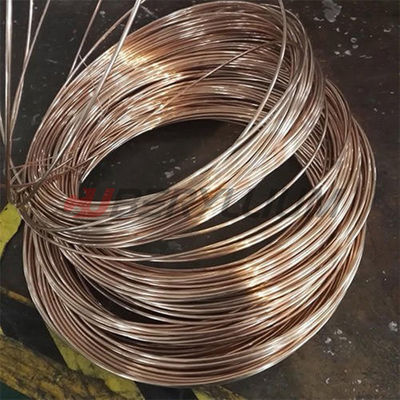

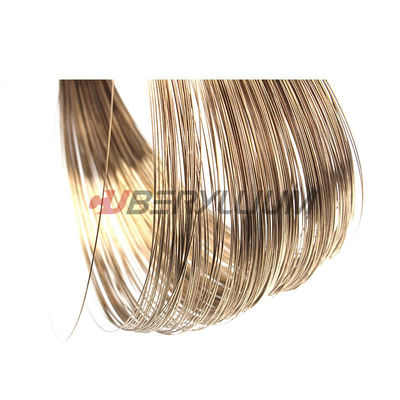

Foto del producto:

FAQ:

Q1: Podría usted producir la tira del cobre del berilio por proceso endurecido molino.
A1: Sí, podríamos producir la (TM00), 1/2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08). , somos la única fábrica podríamos hacer endurecemos la tira en China.

Q2: Cuál es las ventajas el cobre del berilio de CUBERYLLIUM®.
A2: 1: El peso más grande de la bobina podía ser el alcance 1200kg/Coil

2: Somos la única persona que derritiendo por el horno semicontínuo del vacío.

3: Superficie que pule más lejos para los clientes superiores.

Q3: Porqué usted que derrite por el horno semicontínuo del vacío.
A3: Podía ser conseguir el lingote echado sin el gas, una segregación más pequeña, refinamiento de grano

Q4: ¿Cuál es las condiciones de pago?
A4: Aceptamos T/T, L/C, Paypal etc. Puede ser negociado cuando la cantidad es diferente.
