Tubos de cobre TD04 TH04 del berilio CuBe2 para la industria

Tubos de cobre de alta calidad del berilio CuBe2 TD04 TH04 para la industria

Descripción normal del producto:

Nombre de producto: Aleación de cobre del berilio

Grado: Cube2/C17200/DIN.2.1247

Estándar: ASTM, AMS, SAE

Especificación de producto: podríamos proporcionar la aleación de cobre del berilio que acordaba el requisito de clientes.

Plazo de expedición: Generalmente en el plazo de 20~35 días

Paquete: Embalado en caso de madera

Marca de producto: ® de CUBERYLLIUM

Composición química:

Grado del producto: ®-172(UNS DE CUBERYLLIUM. C17200)

Berilio (sea): 1.80-2.00%

Cobalto (Co) + níquel (Ni): 0,20% minutos

Cobalto (Co) + níquel (Ni) + hierro (FE): 0,60% máximo

Ventaja: 0,02% máximo

Cobre (Cu): Balanza

Nota: Igual más de cobre de las adiciones 99,5% mínimos.

Estándar de Produdct del final de la aleación de cobre Cube2/C17200 de Cuberyllium:

Propiedades físicas típicas:

La tecnología más importante del ® de CUBERYLLIUM

: Tratamiento térmico

El tratamiento térmico es el proceso más importante para este sistema de la aleación. Mientras que todas las aleaciones de cobre son endurecibles por el trabajo en frío, el cobre del berilio es único en ser endurecible por un tratamiento termal simple de la baja temperatura. Implica dos pasos básicos. El primer se llama recocido de la solución y el segundo, la precipitación o el endurecimiento de edad.

B: Recocido de la solución

Para la aleación típica CuBe1.9 (1,8 - el 2%) la aleación se calienta entre 720°C y 860°C. a este punto el berilio contenido esencialmente “se disuelve” en la matriz de cobre (fase alfa). Rápidamente apagando a la temperatura ambiente se conserva esta estructura de la solución sólida. El material es muy suave y dúctil y puede en esta etapa ser fácilmente frío trabajado dibujando, formando el balanceo, o el título frío. La operación del recocido de la solución es parte del proceso en el molino y no es utilizada típicamente por el cliente. La temperatura, tiempo en la temperatura, apaga la tarifa, tamaño de grano, y la dureza es todos los parámetros muy críticos y está rigurosamente controlada por ohmalloy.

C: Endurecimiento de edad

El endurecimiento de edad perceptiblemente aumenta la fuerza de material. Esta reacción se realiza generalmente en las temperaturas entre 260°C y 540°C dependiendo de la aleación y de características deseadas. Este ciclo hace el berilio disuelto precipitarse como fase (gamma) rica del berilio en la matriz y en los límites de grano. Es la formación de este precipitado que cause el aumento grande en fuerza material. El nivel de propiedades mecánicas logradas se determina por la temperatura y el tiempo en la temperatura. Debe ser reconocido que el cobre del berilio no tiene ninguna característica de envejecimiento de la temperatura ambiente.

Propiedades mecánicas y eléctricas del berilio de cobre Rod&Bar y del tubo de CUBERYLLIUM®-172

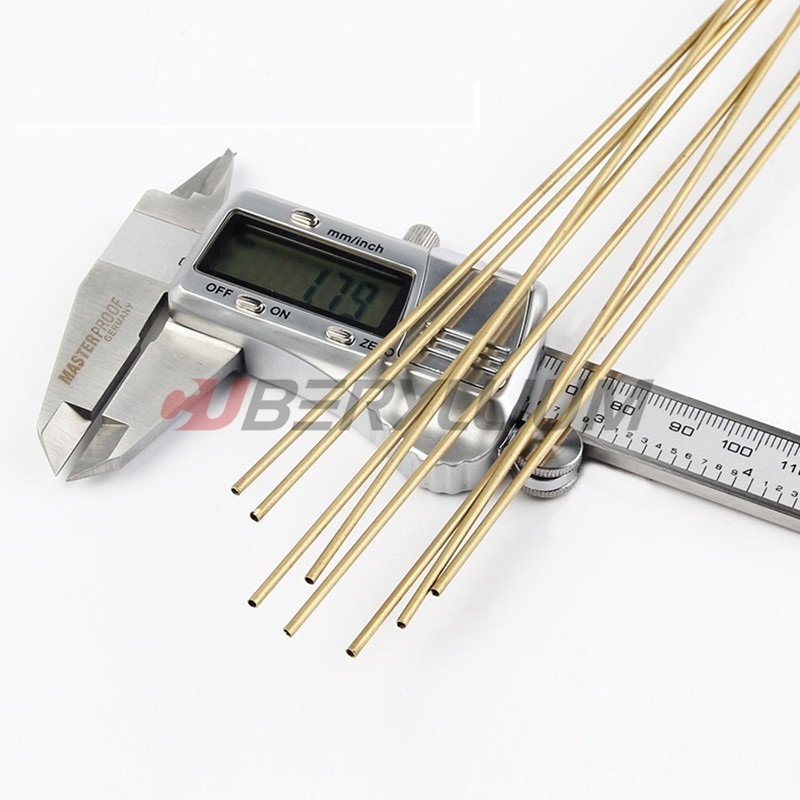

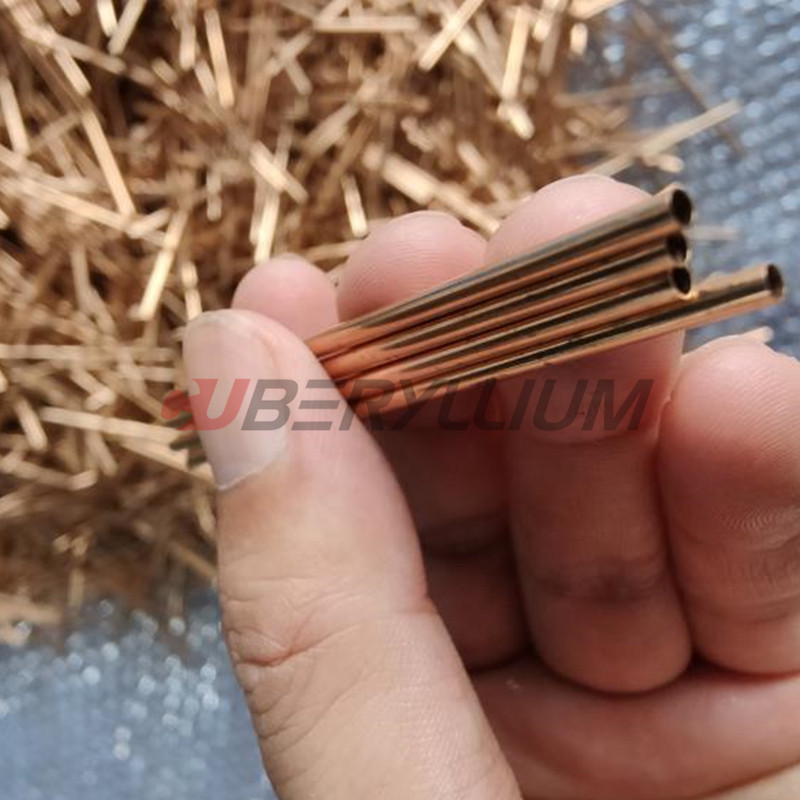

Fotos del producto:

CUBERYLLIUM ®-172 es el berilio de cobre lo más comúnmente posible especificado, de su condición endurecida edad, CUBERYLLIUM®-172 logra el más de alta resistencia y la dureza de cualquier aleación baja de cobre comercial. La última resistencia a la tensión puede exceder 1360Mpa (ksi 200), mientras que la dureza se acerca a Rockwell C45. También, en la condición completamente envejecida, la conductividad eléctrica es un mínimo del 22% SIGC (estándar de cobre recocido internacional). La aleación 172 también exhibe resistencia excepcional a la relajación de tensión en las temperaturas elevadas.

Más productos:

Más gama de aleaciones de cobre y de cobre, en la serie completa de formas: Lista de la hoja, de la barra, de los tubos, de las tiras y del alambre como abajo:

C17000/170 (CuBe1.7, 2,1245, Alloy165)
C17200/172 (CuBe2, 2,1247, Alloy25)
C17300/173 (CuBe2Pb, 2,1248, AlloyM25)
C17500/175 (CuCo2Be, 2,1285, Alloy10)
C17510/1751 (CuNi2Be, 2,0850, Alloy3)

FAQ:

Q1: ¿Cuál son las ventajas el cobre del berilio de CUBERYLLIUM®?

A1: 1: El peso más grande de la bobina podía ser el alcance 1200kg/Coil

2: Somos la única persona que derritiendo por el horno semicontínuo del vacío.

3: Superficie que pule más lejos para los clientes superiores.

Q2: ¿Porqué usted que derrite por el horno semicontínuo del vacío?
A2: Podía ser conseguir el lingote echado sin el gas, una segregación más pequeña, refinamiento de grano.

Q3: ¿Podría usted producir la tira del cobre del berilio por proceso endurecido molino?
A3: Sí, podríamos producir la (TM00), 1/2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08). , somos la única fábrica podríamos hacer endurecemos la tira en China.

Q4: ¿Cuál es las condiciones de pago?
A4: Aceptamos T/T, L/C, Paypal etc. Puede ser negociado cuando la cantidad es diferente.
